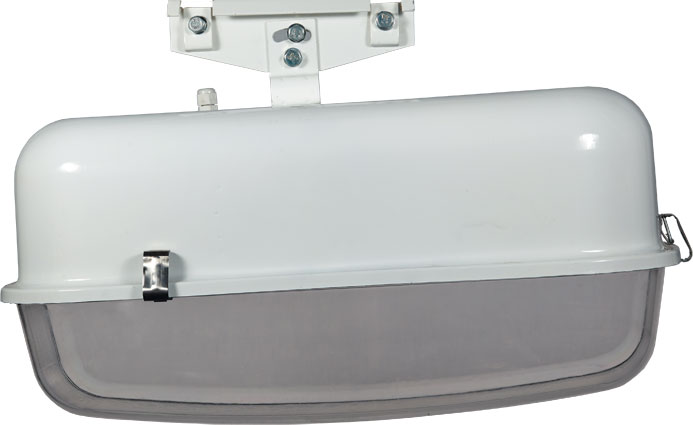

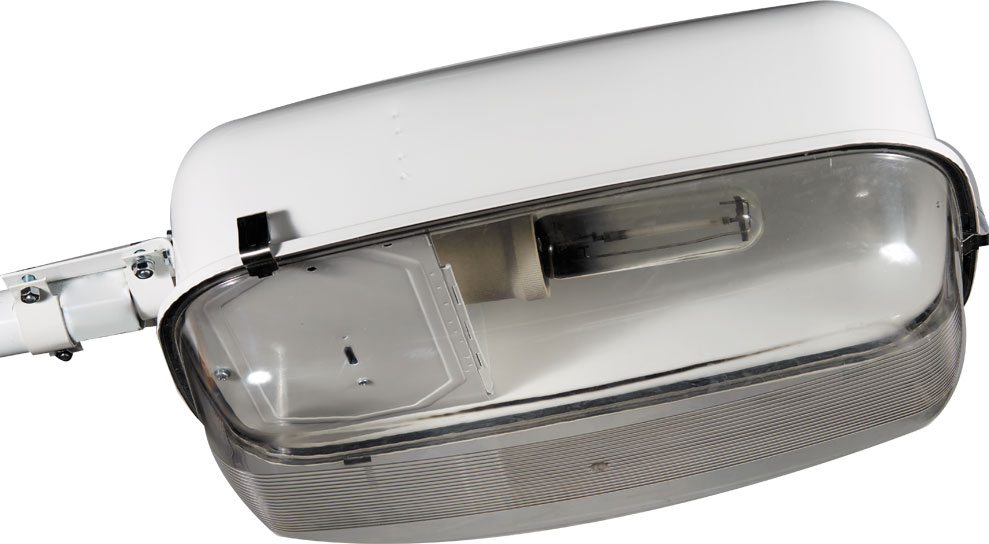

Серия 08

Серия 08

Основные параметры

Номинальная мощность Частота Класс защиты 1 Коэффициент мощности Лампа ДНаТ Лампа ДРЛ Лампа КЛЛ Климатическое исполнение

Габаритные размеры: 670х345х295 (со стеклом); 670х345х150 (без стекла)

ТУ 3461-006-78127115-2012

Материалы
Корпус - сталь штампованная
Покрытия - эмаль порошковая белого цвета
Отражатель - алюминий (заказная позиция)
Плафон - поликарбонат (заказывается отдельно)
Крепление рассеивателя - защелки из нержавеющей стали
Обслуживание
Доступ к лампе осуществляется с помощью открытия трех защелок. Для замены ПРА необходимо вывернуть специальный винт, соединяющий корпус и панель с комплектующими деталями. Панель примет вертикальное положение, что обеспечит доступ к аппаратной части светильника.
Установка
Светильник рекомендуется устанавливать на Г-образны кронштейнах диаметром 48 мм под углом 15-20°. Высота установки 4-12 м.

Возможен вариант крепления на трос.
Модификации
002 - без отражателя, ЭмПРА Некомпенсированный,
выпуклый плафон из поликарбоната (заказывается отдельно);
102 - с алюминиевым отражателем,
ЭмПРА Некомпенсированный, выпуклый плафон
из поликарбоната (заказывается отдельно);
112 - с алюминиевым отражателем, ЭмПРА Компенсированный,
выпуклый плафон из поликарбоната (заказывается отдельно);
004 - без отражателя, ЭмПРА Некомпенсированный,
без плафона;
114 - с алюминиевым отражателем, ЭмПРА Компенсированный,
без плафона;

Плафон к светильнику заказывается отдельно

Наименование Артикул Источник света Номинальная мощность Патрон cos ф КПД, % не менее КСС  Масса, кг
Поликарбонат 08 10410         0,87
ЖКУ 08-100-002 Под стекло 10411 ДНаТ 100 Е40 0,43 70 К         4,96
ЖКУ 08-100-004 10382 ДНаТ 100 Е40 0,43 77 К         4,93
ЖКУ 08-100-112 Под стекло Ал.отр.Комп. 10406 ДНаТ 100 Е40 0,85 73 ШО         5,08
ЖКУ 08-100-114 Ал.отр.Комп. 10407 ДНаТ 100 Е40 0,85 80 ШО         5,05
ЖКУ 08-150-002 Под стекло 10380 ДНаТ 150 Е40 0,43 70 К         5,77
ЖКУ 08-150-004 10383 ДНаТ 150 Е40 0,43 77 К         6,10
ЖКУ 08-150-102 Под стекло Ал.отр. 10548 ДНаТ 150 Е40 0,43 73 ШО         5,82
ЖКУ 08-150-112 Под стекло Ал.отр.Комп. 10408 ДНаТ 150 Е40 0,85 73 ШО         5,90
ЖКУ 08-150-114 Ал.отр.Комп. 10409 ДНаТ 150 Е40 0,85 83 ШО         5,87
ЖКУ 08-250-002 Под стекло 10381 ДНаТ 250 Е40 0,43 70 К         5,58
ЖКУ 08-250-004 10384 ДНаТ 250 Е40 0,43 77 К         5,55
ЖКУ 08-250-102 Под стекло Ал.отр. 11451 ДНаТ 250 Е40 0,43 73 ШО         5,68
ЖКУ 08-250-112 Под стекло Ал.отр.Комп. 10399 ДНаТ 250 Е40 0,85 73 ШО         5,76
ЖКУ 08-250-114 Ал.отр.Комп. 10412 ДНаТ 250 Е40 0,85 80 ШО         5,73
ЖКУ 08-400-002 Под стекло 11158 ДНаТ 400 Е40 0,43 70 К         8,73
ЖКУ 08-400-004 11156 ДНаТ 400 Е40 0,43 77 К         8,70
ЖКУ 08-400-004 Ал.отр.Комп. 11155 ДНаТ 400 Е40 0,43 80 ШО         8,81
ЖКУ 08-400-112 Под стекло Ал.отр.Комп. 11157 ДНаТ 400 Е40 0,85 73 ШО         8,84
ЖСУ 08-100-002 Под стекло 10385 ДНаТ 100 Е40 0,43 70 К         4,88
ЖСУ 08-100-004 10386 ДНаТ 100 Е40 0,43 77 К         4,85
ЖСУ 08-100-112 Под стекло Ал.отр.Комп. 10400 ДНаТ 100 Е40 0,85 73 ШО         5,00
ЖСУ 08-100-114 Ал.отр.Комп. 10401 ДНаТ 100 Е40 0,85 80 ШО         4,97
ЖСУ 08-150-002 Под стекло 10387 ДНаТ 150 Е40 0,43 70 К         5,69
ЖСУ 08-150-004 10388 ДНаТ 150 Е40 0,43 77 К         6,02
ЖСУ 08-150-102 Под стекло Ал.отр. 10549 ДНаТ 150 Е40 0,43 73 ШО         5,74
ЖСУ 08-150-112 Под стекло Ал.отр.Комп. 10402 ДНаТ 150 Е40 0,85 73 ШО         5,82
ЖСУ 08-150-114 Ал.отр.Комп. 10403 ДНаТ 150 Е40 0,85 83 ШО         5,79
ЖСУ 08-250-002 Под стекло 10389 ДНаТ 250 Е40 0,43 70 К         5,50
ЖСУ 08-250-004 10390 ДНаТ 250 Е40 0,43 77 К         5,47
ЖСУ 08-250-102 Под стекло Ал.отр. 10095 ДНаТ 250 0,43 73 ШО 5,6
ЖСУ 08-250-112 Под стекло Ал.отр.Комп. 10404 ДНаТ 250 Е40 0,85 73 ШО         5,68
ЖСУ 08-250-114 Ал.отр.Комп. 10405 ДНаТ 250 Е40 0,85 80 ШО         5,65
ЖСУ 08-400-002 Под стекло 11162 ДНаТ 400 Е40 0,43 70 К         8,65
ЖСУ 08-400-004 11160 ДНаТ 400 Е40 0,43 77 К         8,62
ЖСУ 08-400-004 Ал.отр.Комп. 11159 ДНаТ 400 Е40 0,43 80 ШО         8,73
ЖСУ 08-400-112 Под стекло Ал.отр.Комп. 11161 ДНаТ 400 Е40 0,85 73 ШО         8,76
НКУ 08-500-002 Е40 Под стекло 11147 ЛОН, КЛЛ 500 Е40 К         3,61
НСУ 08-500-002 Е40 Под стекло 11148 ЛОН, КЛЛ 500 Е40 К         3,53
НСУ 08-500-102 Е40 Под стекло Ал. отр. 11453 ЛОН, КЛЛ 500 Е40 ШО         3,58
РКУ 08-125-002 Под стекло 10367 ДРЛ 125 Е27 0,55 55 К         4,63
РКУ 08-125-004 10370 ДРЛ 125 Е27 0,55 65 К         4,60
РКУ 08-125-112 Под стекло Ал.отр.Комп. 10391 ДРЛ 125 Е27 0,85 58 ШО         4,72
РКУ 08-125-114 Ал.отр.Комп. 10392 ДРЛ 125 Е27 0,85 58 ШО         4,69
РКУ 08-250-002 Под стекло 10368 ДРЛ 250 Е40 0,57 55 К         5,33
РКУ 08-250-004 10371 ДРЛ 250 Е40 0,57 65 К         5,30
РКУ 08-250-112 Под стекло Ал.отр.Комп. 10393 ДРЛ 250 Е40 0,85 68 ШО         5,48
РКУ 08-250-114 Ал.отр.Комп. 10394 ДРЛ 250 Е40 0,85 68 ШО         5,45
РКУ 08-400-002 Под стекло 10369 ДРЛ 400 Е40 0,58 60 К         6,52
РКУ 08-400-004 10372 ДРЛ 400 Е40 0,58 70 К         6,49
РКУ 08-400-112 Под стекло Ал.отр.Комп. 10413 ДРЛ 400 Е40 0,85 73 ШО         6,66
РКУ 08-400-114 Ал.отр.Комп. 10414 ДРЛ 400 Е40 0,85 73 ШО         6,63
РСУ 08-125-002 Под стекло 10373 ДРЛ 125 Е27 0,55 55 К         4,55
РСУ 08-125-004 10376 ДРЛ 125 Е27 0,55 65 К         4,52
РСУ 08-125-112 Под стекло Ал.отр.Комп. 10395 ДРЛ 125 Е27 0,85 58 ШО         4,64
РСУ 08-125-114 Ал.отр.Комп. 10396 ДРЛ 125 Е27 0,85 58 ШО         4,61
РСУ 08-250-002 Под стекло 10374 ДРЛ 250 Е40 0,57 55 К         5,25
РСУ 08-250-004 10377 ДРЛ 250 Е40 0,57 65 К         5,22
РСУ 08-250-112 Под стекло Ал.отр.Комп. 10397 ДРЛ 250 Е40 0,85 68 ШО         5,40
РСУ 08-250-114 Ал.отр.Комп. 10398 ДРЛ 250 Е40 0,85 68 ШО         5,37
РСУ 08-400-002 Под стекло 10375 ДРЛ 400 Е40 0,58 70 К         6,44
РСУ 08-400-004 10378 ДРЛ 400 Е40 0,58 70 К         6,41
РСУ 08-400-112 Под стекло Ал.отр.Комп. 10415 ДРЛ 400 Е40 0,85 73 ШО         6,58
РСУ 08-400-114 Ал.отр.Комп. 10416 ДРЛ 400 Е40 0,85 73 ШО         6,55
